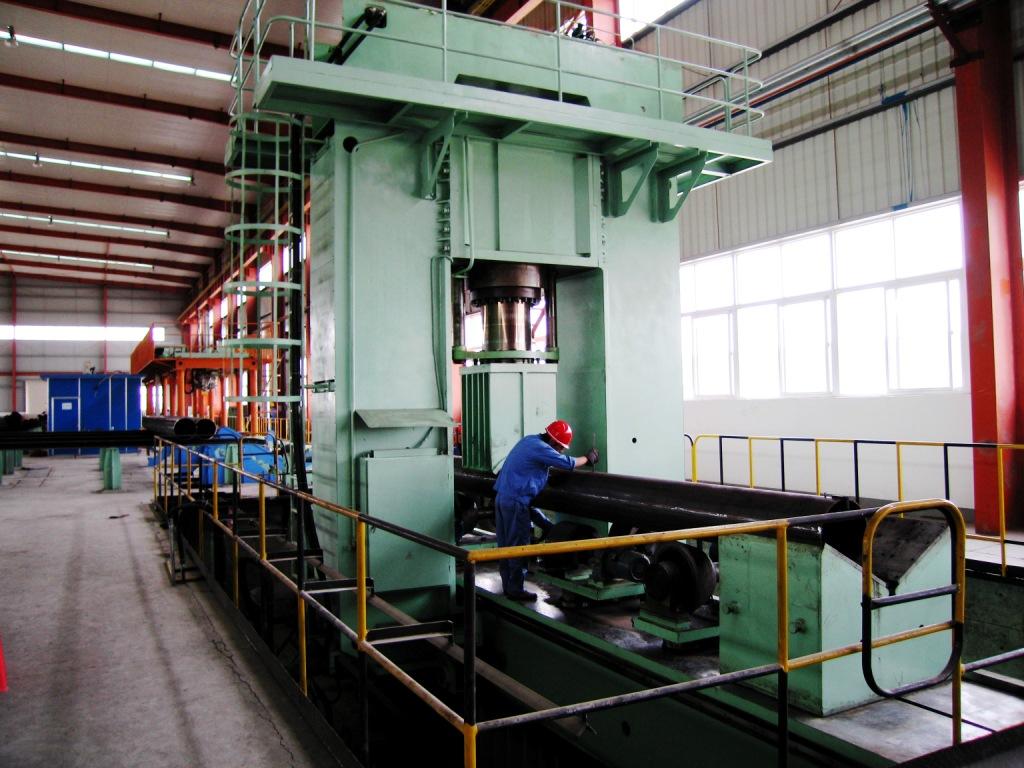

该机在固定式工作台上布置有5组可升降的纵向输送辊道 ，2组可升降的旋转辊道 ，2组可改变位置的V型下模 。带有主压头和主液压站的龙门式框架可沿工作台长度方向机动移动和定位 ，压头有精确微动功能 ，在微动状态下 ，每按一次按钮 ，压头下降一个恒定的微小行程 ，以保证达到最佳校直效果 。

    压头可沿钢管全长进行移动校直 ，可对360°圆周上任意需要校直位置进行校直 ，使被校直钢管满足使用要求 。辅液压系统位于工作台端 ，控制5组纵向输送辊道 、2组旋转辊道的升降 ，满足托起钢管进行纵向进给和360°旋转需要 。

主要技术参数
